Simulasi Dasar I/O Menggunakan Fasilitas Function Global Switch

Simulasi Dasar I/O Menggunakan Fasilitas Function Global Switch dengan menggunakan Centum VP Yokogawa. Terdapat 7 langkah atau cara untuk simulasi Input  / Output dengan menggunakan control casecade. Dimulai dari membuat project baru, membuat FCS baru, konfigurasi FCS, inisialisai switch, membuat function block, melakukan test function dan terakhir simulasi.


  A.    Membuat Project Baru

1.      Buka System View

2.      Membuat project baru dengan cara pilih Tab [File] > [Create New] > [Project...]

3.   Setelah itu akan muncul jendela [Outline] yang berguna untuk mengisi identitas pengguna [Centum VP Software Information] dan informasi project yang dibuat [Project Information]. Setelah itu pilih [OK].

4.    Jendela [Create New Project] akan muncul, menuliskan nama project pada bagian [Project] dan mengatur lokasi penyimpanan project pada bagian [Position]. Pililah lokasi penyimpanan yang mudah diingat tapi untuk default nya akan disimpan di [Data C] komputer anda. Setelah itu pilih [OK].

5.   Jendela [Create New FCS] akan mucul, pada tahap ini isikan seperti data berikut ini.

·         Station Type              AVF10D Duplexed Field Control Unit (For Vnet/IP and FIO, 19” Rack mountable Type)

·           Database Type          : General Purpose

·           Domain Number       : 1

·           Station number          : 1

Pada kolom isian yang lain biarkan kosonglalu klik [OK].

6.   Tahap selanjutnya membuat HIS baru pada jendela [Create New HIS], pada tahap ini isikan seperti data berikut ini.

·           Station Type              PC with Operation and Monitoring Functions

·           Domain Number        : 1

·           Station number          : 64



B.     Membuat FCS Baru

Dalam menjalankan simulasi Global Switch maka perlukan dua FCS sehingga langkah selanjutnya adalah membuat FCS baru.

1.      Membuat FCS baru dengan cara memilih project yang telah dibuat [PJT03]  >  pilih tab [File] >  klik kanan [IOM] > [Create New] > [FCS...]

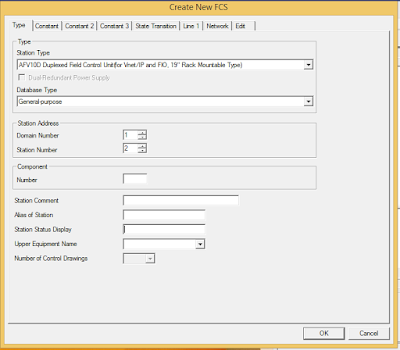

2.      Setalah itu akan muncul jendela [Create New FCS], isikan data seperti berikut ini.

·           Station Type              : AVF10D Duplexed Field Control Unit (For Vnet/IP and FIO, 19” Rack mountable Type)

·           Database Type          : General Purpose

·           Domain Number       : 1

·           Station number          : 1

Pada kolom isian yang lain biarkan kosong, lalu klik [OK].


C.    Konfigurasi FCS

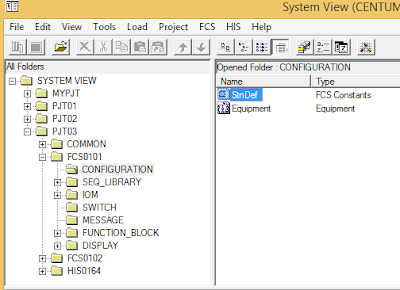

1.      Mengkonfigurasi FCS dapat dilakukan dengan cara memilih subfolder project yang telah dibuat [PJT03]  > pilih subfolder [FCS0101] >  pilih [CONFIGURATION] > klik dua kali [StnDef].

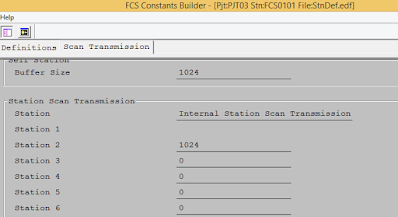

2.      Setelah itu akan muncul jendela [FCS Constant Builder], langkah selanjutnya adalah pilih tab [Scan Transmissinon] > Sesuaikan data seperti berikut ini

·           Buffer Size    :           1024

·           Station           :           Internal Station Scan Transmission

·           Station 2        :           1024

Setelah itu pilih [Save] dan pastikan tidak ada error

3.      Ulangi langkah (1) dan (2) untuk konfigurasi [FCS0102]



D.    Inisialisasi Switch

1.      Menginisialisasi Global Switch dapat dilakukan dengan cara memilih subfolder project yang telah dibuat [PJT03]  > pilih subfolder [FCS0101] > pilih [SWITCH] > klik dua kali [GswitchDef]/[Global Switch].

2.      Setelah itu akan muncul jendela [Global Switch Builder] > Masukkan data seperti  berikut ini

Tag Name

Tag Comment

Btn1

GS001

FCS0101

Pilih warna yang diinginkan, misal (Yellow)

Setelah itu pilih [Save].

3.      Menginisialisasi Common Switch dapat dilakukan dengan cara memilih subfolder project yang telah dibuat [PJT03]  > pilih subfolder [FCS0101] > pilih [SWITCH] > klik dua kali [SwitchDef2]/[Common Switch].

4.      Setelah itu akan muncul jendela [Common Switch Builder] > Masukkan data seperti  berikut ini.

Tag Name

Tag Comment

Btn1

CS001

FCS0101 COMMOM SWITCH

Pilih warna yang diinginkan, misal (Yellow)

Setelah itu pilih [Save].

5.      Ulangi langkah (1) dan (2) untuk inisialisasi Global Switch [FCS0102] dengan data berikut ini

Tag Name

Tag Comment

Btn1

GS002

FCS0102

Pilih warna yang diinginkan, misal (Yellow)

Setelah itu pilih [Save].

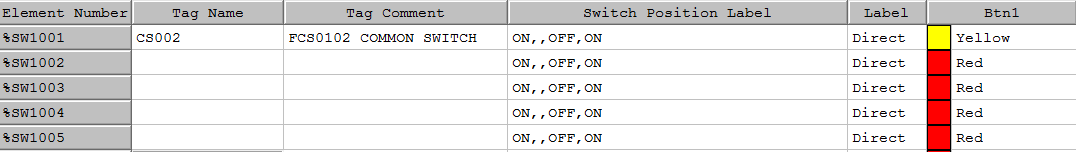

6.      Ulangi langkah (3) dan (4) untuk inisialisasi Common Switch [FCS0102] dengan data berikut ini

Tag Name

Tag Comment

Btn1

CS002

FCS0102 COMMOM SWITCH

Pilih warna yang diinginkan, misal (Yellow)

Setelah itu pilih [Save].



E.     Membuat Function Block

1.         Membuat ‘Function Block’ dengan cara membuka subfolder project yang telah dibuat [PJT03]  >  [FCS0101] >  [FUNCTION BLOCK] > klik dua kali [DR003], maka akan muncul jendela [Control Drawing Builder].

2.         Pada Modul ini digunakan jenis Block [CALCU]. Untuk memulai membuat Blcok dilakukan langkah berikut ini. Pilih tools [Function Block] maka akan muncul jendela [Select Function Block], kemudian ketikkan jenis Block  yang ingin digunakan [CALCU] pada bagian [Model Name] dan setelah itu pilih [OK].

3.         Buatlah Function Block [CALCU] dengan memberi nama [GCALCU1] seperti gambar berikut ini.

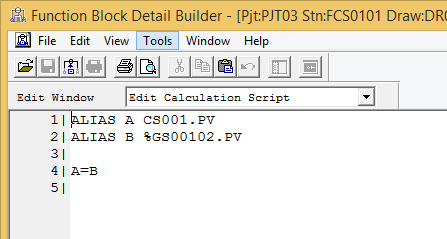

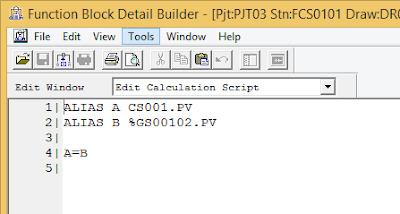

4.         Langkah selanjutnya adalah dengan mengedit script dari block CALCU dengan cara pilih Block CALCU > Klik Kanan > pilih [Edit Detail] setelah itu ketikkan secript seperti gambar berikut ini. Jika sudah maka pilih [Save] dan pastikan tidak ada error.

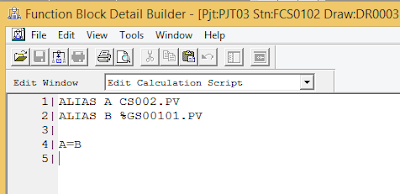

5.         Ulangi langkah (1) sampai (4) untuk Function Block [FCS0101] dengan nama Block [GCALCU2] dan script seperti gambar berikut ini.



F.     Melakukan Test Function dan Simulasi

Dalam melakukan Test Function dan Simulasi untuk Project “Global Switch” ini maka Test Function harus dijalankan di dua FCS, yaitu [FCS0101]  dan [FCS0102]. Berikut ini langkah-langkah untuk Test Function dan Simulasi Global Switch

1.      Test Function dapat dilakukan dengan membuka subfolder project yang telah dibuat [PJT03] > klik kanan [FCS101] >  [FCS] >  [Test Function]. Lakukan juga Test Function pada [FCS0102].

2.      Jika ada jendela konfirmasi maka pilis [OK]. Setelah itu maka akan terjadi

·               Fungsi operasi dan monitoring akan masuk ke mode virtual test.

·               FCS simulator mulai berjalan.

·               Pembuatan data wiring secara otomatis dan akan segera didownload ke FCS.

3.      Setelah itu akan muncul jendela Test Function [FCS0101]  dan [FCS0102]

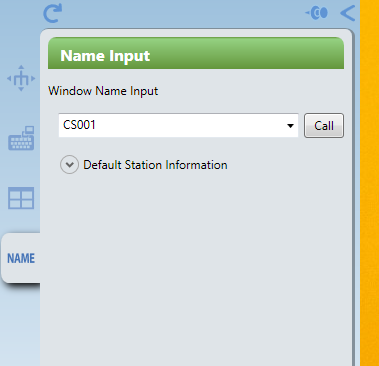

4.      Selanjutnya memanggil Switch Function yang telah dibuat sebelumnya dengan cara memilih [NAME] yang ada pada bagian kiri kemudian pada bagian [Window Name Input] ketikkan Function yang ingin dipangil misal [GS001] setelah itu pilih [Call] maka akan muncul Jendela Switch Function tersebut.

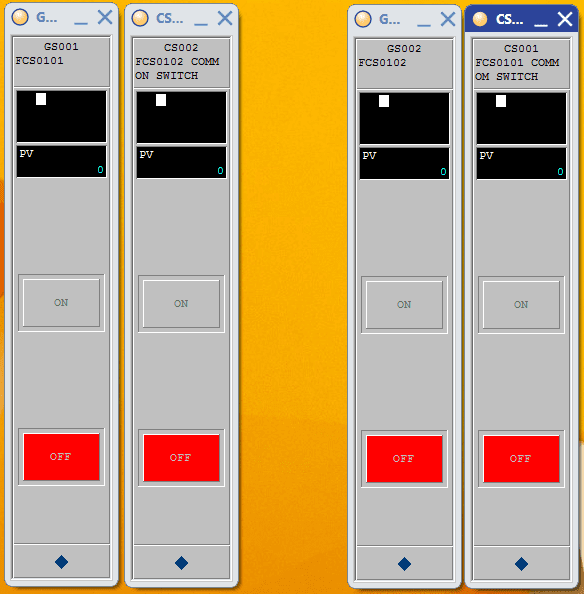

5.      Panggil Switch Function lainnya, yaitu [GS002], [CS001] dan [GS002] sehingga tampilan simulasinya seperti berikut ini.

6.      Bersdasarkan script yang telah ditulis di Function Block maka [GS001] dapat mengendalikan [CS002] sedangkan [GS002] dapat mengendalikan [CS001], sehingga ketentuannya sebagai berikut.

a.       Pada [GS001]

·         Dalam keadaan OFF  : Ketika tombol ON [GS001] ditekan maka tombol ON nya akan aktif (warna kuning) dan juga mengaktifkan tombol OFF [CS002] (warna kuning)

·         Dalam keadaan ON  : Ketika tombol OFF [GS001] ditekan maka tombol OFF nya akan aktif (warna merah) dan juga mengaktifkan tombol OFF [CS002] (warna merah).

b.      Pada [GS002]

·         Dalam keadaan OFF  : Ketika tombol ON [GS002] ditekan maka tombol ON nya akan aktif (warna kuning) dan juga mengaktifkan tombol OFF [CS001] (warna kuning)

·         Dalam keadaan ON  : Ketika tombol OFF [GS002] ditekan maka tombol OFF nya akan aktif (warna merah) dan juga mengaktifkan tombol OFF [CS001] (warna merah).

Jadi itulah materi tentang Simulasi Dasar I/O Menggunakan Fasilitas Function Global Switch dengan menggunakan Centum VP Yokogawa. Semoga bisa menambah ilmu pengetahuan kalian. Sekian dan terima kasih.
