Diagram Garis Tunggal dan Diagram Garis Ganda

Suatu instalasi listrik memerlukan perencanaan dan pelaksanaan yang baik agar dapat melakukan proses instalasi yang baik pula. Oleh karena itu, seorang teknisi listrik atau biasa disebut instalatir harus menyiapkan beberapa hal sebelum melakukan instalasi.

Beberapa hal yang dimaksud adalah gambar situasi, denah rumah / bangunan, titik komponen akan terpasang, jumlah komponen yang akan dipasang, digaram garis tunggal instalasi dan diagram garis ganda instalasi serta kalau perlu dibuatkan diagram pengawatan instalasi listrik.

diagram satu garis diagram garis ganda

Di dalam artikel ini kami akan membahas mengenai bentuk bentuk gambar dan diagram instalasi listrik dan juga hal-hal yang disebutkan di atas sehingga dapat memberikan penjelasan dan pemahaman kepada anda mengenai dasar-dasar instalasi listrik. Baik langsung saja simak materi berikut ini dengan baik.


Simbol Komponen Instalasi Listrik

Sebelum membahas lebih jauh mengenai instalasi listrik, ada baiknya kalian mengetahui terlebih dahulu mengenai beberapa simbol komponen yang sering digunakan untuk instalasi listrik.

Simbol Saklar Tunggal

simbol pengawatan saklar

Saklar tunggal adalah jenis saklar yang dapat melayani satu titik beban.

Simbol Saklar Seri

simbol pengawatan saklar seri

Saklar seri adalah jenis saklar yang dapat melayani dua beban yang berbeda.

Simbol Saklar Tukar

simbol pengawatan saklar

Saklar tukar adalah jenis saklar yang dapat melayani satu beban di dua tempat yang berbeda. Sebaliknya sakalr tukar juga dapat berfungsi untuk mengendalikan 2 beban yang berbeda pada satu tempat.

Simbol Stop Kontak

simbol stop kontak dengan pe

Stop kontak merupakan komponen listrik yang berfungsi sebagai terminal dari sumber listrik.


Diagram Garis tunggal

diagram satu garis
Source Image : Teknokastik

Diagram garis tunggal biasa disebut diagram satu garis adalah suatu gambar yang berupa perencanaan instalasi listrik yang menghubungkan beberapa komponen dengan 1 garis. Komponen dapat berupa saklar, lampu, stop kontak, junction box dll.

Selain itu di dalam diagram satu garis instalasi listrik memuat jumlah kabel yang digunakan untuk menghubungkan satu komponen ke komponen lain. Biasanya keterangan jumlah kabel fasa dan netral dibedakan namun ada juga yang disatukan.

Untuk lebih jelasnya perhatikan gambar diagram garis tunggal di atas. Pada gambar terlihat bahwa satu saklar tunggal mengendalikan 2 beban lampu yang sama dengan keterangan jumlah kabel fasa dan kabel netral yang melalui suatu jalur.


Diagram Garis Ganda

diagram dua garis
Source Image : Teknokastik

Diagram Garis Ganda adalah suatu gambar yang berupa pelaksanaan instalasi listrik yang menggambarkan dengan jelas hubungan antara satu kabel dengan kabel lain, hubungan antara kabel dengan komponen listrik dengan 2 garis yang berbeda.

Maksud 2 garis yang berbeda tersebut adalah garis untuk kabel fasa dan garis untuk kabel netral. Sehingga dapat dibedakan dengan jelas mengenai jalur hubungan kabel fasa dengan jalur hubungan kabel netral.

Untuk lebih jelasnya bisa anda lihat pada gambar diagram garis ganda. Pada gambar terlihat bahwa satu saklar tunggal mengendalikan 2 beban lampu yang sama dengan menggambarkan jalur hubungan pada kabel fasa dan juga pada kabel netral


Diagram Pengawatan (Wiring Diagram)

wiring diagram instalasi listrik

Diagram pengawatan adalah suatu gambar yang berupa rangkaian instalasi lengkap yang memuat hubungan setiap kabel pada suatu instalasi listrik. Dengan kata lain, di dalam diagram pengawatan digambarkan jalur hubungan masing-masing kabel.

Selain itu juga digambarkan bagaimana simbol pengawatan suatu komponen listrik. Diagram pengawatan ini diperlukan ababila ingin mengetahui lebih rinci hubungan setiap kabel sehingga dapat diketahui berapa jumlah pasti kabel yang melewati suatu jalur (pipa instalasi).

Perhatikan gambar diagram pengawatan di atas. Terlihat pada gambar bahwa satu saklar tunggal mengendalikan sebuah lampu yang dilengkapi dengan jalur hubungan setiap kabel dan gambar simbol pengawatan saklar dan lampu.


Gambar Situasi

pengertian gambar situasi

Gambar situasi dalam instalasi listrik adalah sebuah gambar denah yang menunjukkan lokasi untuk melakukan pamasangan instalasi. Di dalam gambar situasi juga memperlihatkan saluran kabel dan titik tiang PLN. Untuk lebih jelasnya lihat pada gambar situasi di atas.

Dengan adanya gambar situasi ini maka akan memudahkan instalatir dalam menemukan lokasi / tempat yang akan dilakukan pemasangan instalasi dan juga memudahkan petugas PLN dalam melakukan pemasangan KWH baru di lokasi yang ditunjukkan.


Keterangan Denah Rumah Instalasi Listrik

Seorang instalatir harus mampu memahami maksud gambar pada suatu denah rumah seperti tembok, jenis ukuran tembok, jendela, pintu dll. Oleh karena itu kami akan memperlihatkan beberapa keterangan denah rumah.

Keterangan Dinding Dengan Pasangan 1 Batu (22 cm)

Keterangan Dinding Dengan Pasangan ½ Batu (11 cm)

Keterangan Dinding Belah Dengan Tebal 27 cm

Keterangan Pintu Pada Suatu Ruangan

Keterangan Jendela

Dengah keterangan hal tersebut seorang instalatir dapat menentukan titik-titik komponen yang akan terpasang dengan mempertimbangkan standar yang telah ditetapkan oleh lembaga kelistrikan Indonesia yaitu PUIL (Persyaratan Umum Instalasi Listrik).


Denah Instalasi Litrik

denah instalasi listrik
Source Image : Teknokastik

Denah instalasi listrik adalah suatu gambar yang menunjukkan denah keseluruan ruangan yang ada pada suatu rumah / bangunan dan dilengkapi dengan gambar simbol komponen yang akan terpasang.

Penentuan titik komponen-komponen yang akan dipasang disesuaikan dengan keinginan si pemilik rumah yang telah berkonsultasi dengan teknisi /engineer listrik untuk ditetapkan titik yang paling efektif.

Penentuan komponen dan titik pemasangannya harus memenui aspek keamanan, keindahan dan ekonomis. Selain itu, simbol-simbol komponen tersebut harus seusai standar PUIL agar instalatir mudah dalam membacanya.


Denah Instalasi Diagram Satu Kawat

denah instalasi listrik
Source Image : Teknokastik

Denah instalasi diagram Satu kawat adalah gambar yang menunjukkan denah rumah keseluruhan, hubungan titik-titik komponen listrik, dan jalur hubungan kabel yang digambarkan dalam satu garis

Di dalam denah ini pula ditentukan jumlah kabel yang melalui suatu jalur (pipa listrik) untuk memudahkan instalatir dalam memasang suatu instalasi.

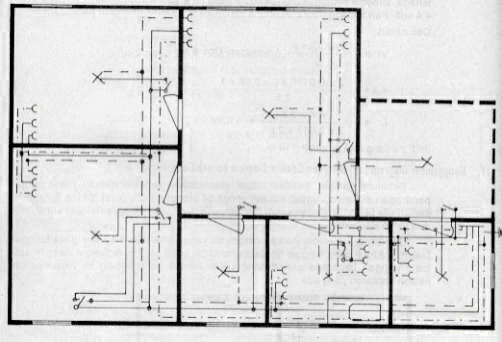

Denah Diagram Pengawatan

denah diagram pengawatan instalasi listrik
Source Image : Teknokastik

Denah diagram pengawatan merupakan suatu gambar yang berupa denah rumah keseluruhan, memuat jalur dan hubungan masing-masing kabel, dan titik titik komponen digambarkan dengan simbol pengawatannya,

Bagi seorang instalatir profesional, gambar denah diagram pengawatan instalasi listrik tidak diperlukan sebab mereka sudah mengetahui jumlah kabel pada suatu jalur dan juga mereka sudah mengetahui jalur hubungan masing masing kabel.

Namun bagi yang awam di dunia instalasi, denah diagram pengawatan ini sangat membantu dalam melakukan instalasi mulai dari menentukan hubungan setiap kabel sampai menentukan jumlah kabel yang melalui suatu jalur pipa listrik.


Ringkasan

Suatu instalatir harus menyiapkan dan tahu mengenai gambar siatusi, simbol-simbol komponen listrik, diagram garis tunggal, diagram garis ganda, diagram pengawatan dan denah pengawatan satu garis serta standarisasi instalasi listrik PUIL.

Beberapa hal tersebut berguna untuk memasang instalasi listrik yang baik, aman, ekonomis dan sesuai standar kelistrikan.


Baca juga : 14 Komponen Instalasi Listrik Yang Sering Digunakan

Jadi itulah pembahasan mengenai dasar-dasar instalasi listrik, mulai dari gambar situasi, denah rumah / bangunan, titik komponen akan terpasang, jumlah komponen yang akan dipasang,  bentuk bentuk gambar / diagram instalasi listrikdigaram garis tunggal instalasi dan diagram garis ganda instalasi serta diagram pengawatan instalasi listrik.

Semoga apa yang telah kami bagikan ini dapat menambah wawasan dan ilmu pengetahuan kalian khususnya di bidang instalasi listrik. sekian dan terima kasih.
